連接器壓接端子強度測試機開發機簡介
發布時間：
2022-05-27
瀏覽次數：
454次
試驗機開發：
對于一些要求較為嚴格的連接器如航空連接器，jun用連接器里面的壓接端子（PIN腳或者也叫PIN針）與其內部的塑膠保持力尤為重要。使用過程中有松動或者接觸不良都會導致意想到的結果。在民用這種連接器一般都是抽檢檢測是否達到保持力的要求。但航空件和jun用件對這些端子都是需要全檢的。對于連接器里面的每一個PIN腳都需驗證其保持力是否達到力值要求。所以就開發了此臺連接器壓接端子強度測試機。

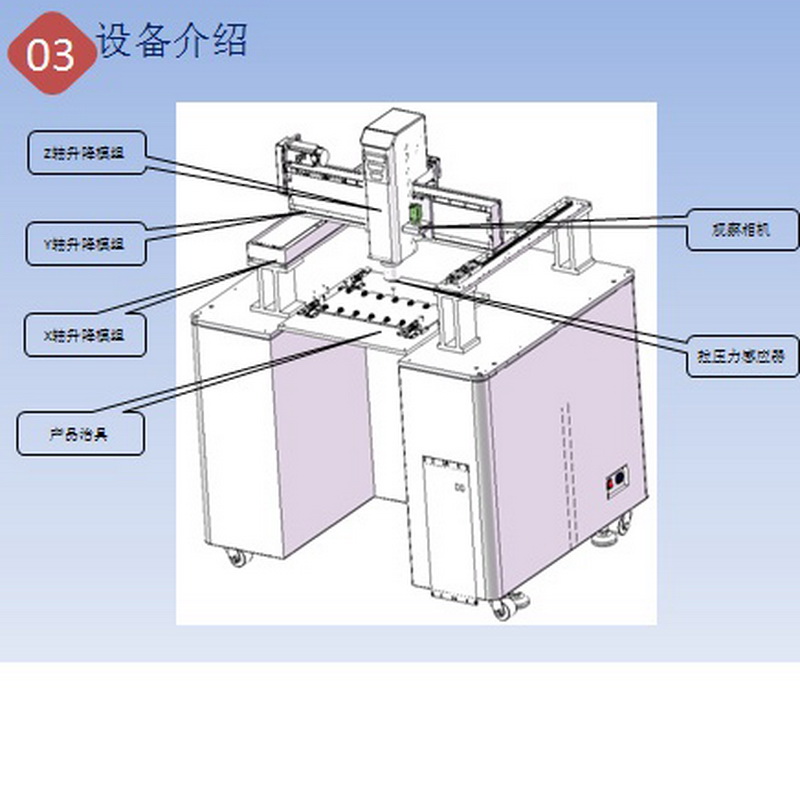

試驗機簡介：
該設備為貴司非標定制的一款PIN腳固定力恒定壓力測試機，壓力時間可以任意設定。采用馬達驅動，高速采集控制卡采集傳感器力值和馬達驅動?？梢员ＷC快速且在允許力值誤差范圍內的壓力保持力測試。當出現NG產品時，試驗機自動抬升。測試過程中，對應數據將通過相關協議實時上傳至貴司指定路徑。
三軸均采用臺灣TBI滾珠螺桿、精度高壽命長，馬達采用日本三菱伺服馬達。軟件中文界面操作簡單，可以存儲所有報告及生成力量曲線圖。數據可以上傳也可以保存電子檔以及打印。
連接器壓接端子強度測試機參數
荷重元：50N
傳感器精度：0.1%
分辨率：0.01克
采樣速率：10KHZ
最小微調距離：0.01mm
測定速度范圍：1-600mm/min
傳動機構：滾動螺桿（三軸）
驅動結構：伺服馬達（三軸）
XY軸移動行程：500mm*300mm 精度0.01mm
Z軸移動行程：100mm
力值誤差：不超過5%
測試時間：2.0秒（不含保持時間）
設備外觀尺寸：1150*950*2000mm
電源：AC220V/50Hz
機器重量：180kg（約）
機器功率：1500W
連接器壓接端子強度測試機操作過程：
試前將每種產品的坐標輸入到電腦程序里面并對應編號；
人工將產品放置載具上；
將擺放好產品的載具放置試驗機載物臺指定位置；
調出坐標檔案，試驗機移動，按對應坐標的插針PIN腳進行測試，若NG將自動抬升。
測試數據實時保存并自動上傳。
測試完畢取出產品。
若需要連接器壓接端子強度試驗機詳細資料可以咨詢其對應的供應商。
對于一些要求較為嚴格的連接器如航空連接器，jun用連接器里面的壓接端子（PIN腳或者也叫PIN針）與其內部的塑膠保持力尤為重要。使用過程中有松動或者接觸不良都會導致意想到的結果。在民用這種連接器一般都是抽檢檢測是否達到保持力的要求。但航空件和jun用件對這些端子都是需要全檢的。對于連接器里面的每一個PIN腳都需驗證其保持力是否達到力值要求。所以就開發了此臺連接器壓接端子強度測試機。
試驗機簡介：
該設備為貴司非標定制的一款PIN腳固定力恒定壓力測試機，壓力時間可以任意設定。采用馬達驅動，高速采集控制卡采集傳感器力值和馬達驅動?？梢员ＷC快速且在允許力值誤差范圍內的壓力保持力測試。當出現NG產品時，試驗機自動抬升。測試過程中，對應數據將通過相關協議實時上傳至貴司指定路徑。
三軸均采用臺灣TBI滾珠螺桿、精度高壽命長，馬達采用日本三菱伺服馬達。軟件中文界面操作簡單，可以存儲所有報告及生成力量曲線圖。數據可以上傳也可以保存電子檔以及打印。
連接器壓接端子強度測試機參數
荷重元：50N
傳感器精度：0.1%
分辨率：0.01克
采樣速率：10KHZ
最小微調距離：0.01mm
測定速度范圍：1-600mm/min
傳動機構：滾動螺桿（三軸）
驅動結構：伺服馬達（三軸）
XY軸移動行程：500mm*300mm 精度0.01mm
Z軸移動行程：100mm
力值誤差：不超過5%
測試時間：2.0秒（不含保持時間）
設備外觀尺寸：1150*950*2000mm
電源：AC220V/50Hz
機器重量：180kg（約）
機器功率：1500W
連接器壓接端子強度測試機操作過程：
試前將每種產品的坐標輸入到電腦程序里面并對應編號；
人工將產品放置載具上；
將擺放好產品的載具放置試驗機載物臺指定位置；
調出坐標檔案，試驗機移動，按對應坐標的插針PIN腳進行測試，若NG將自動抬升。
測試數據實時保存并自動上傳。
測試完畢取出產品。
若需要連接器壓接端子強度試驗機詳細資料可以咨詢其對應的供應商。
